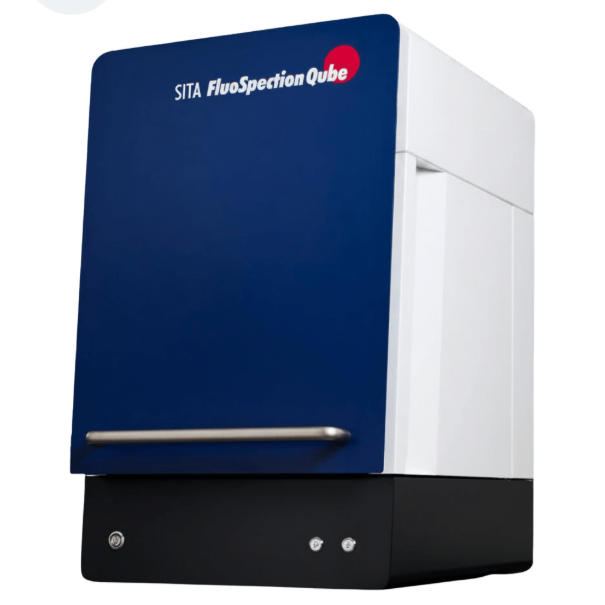

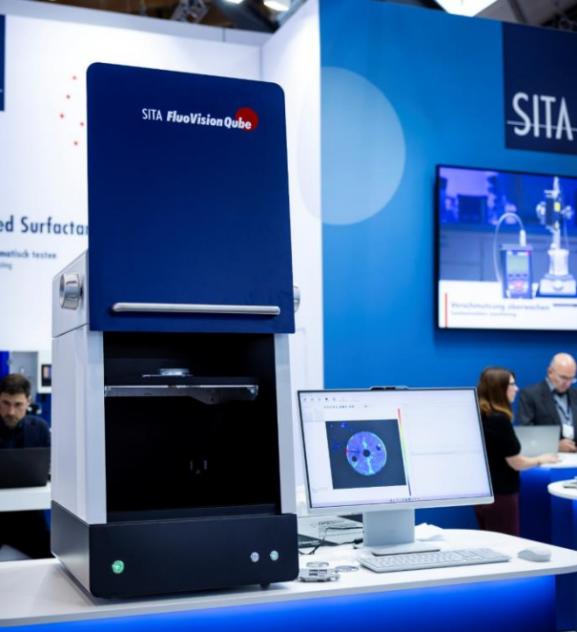

SITA FluoSpection Qube 荧光成像清洁度检测系统

产品优势

德国析塔SITA FluoSpection Qube成像检测系统通过紫外照明成像技术，实现便捷高效、高分辨率、可视化量化检测零部件整面清洁度。

· 操作简单灵巧，避免紫外线辐射；测量系统实用设计确保最佳测量条件。

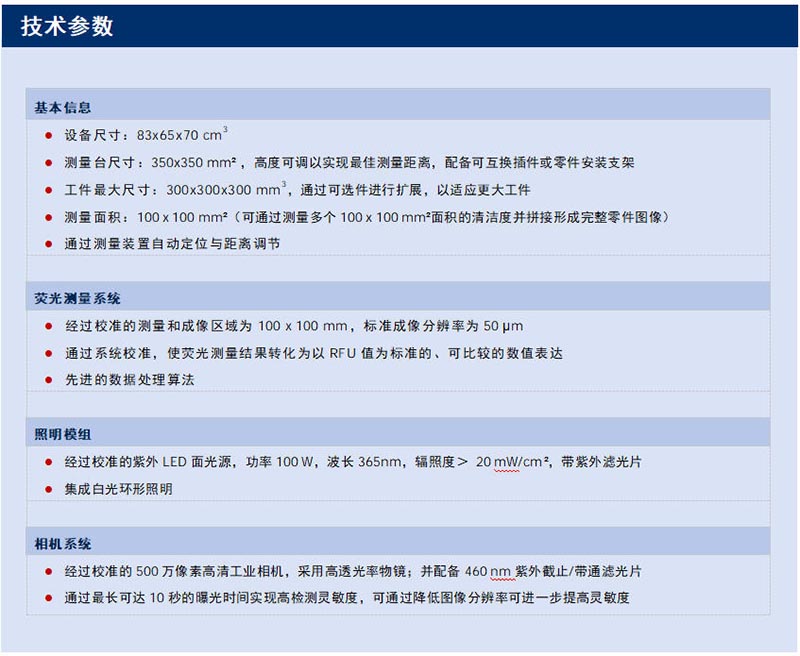

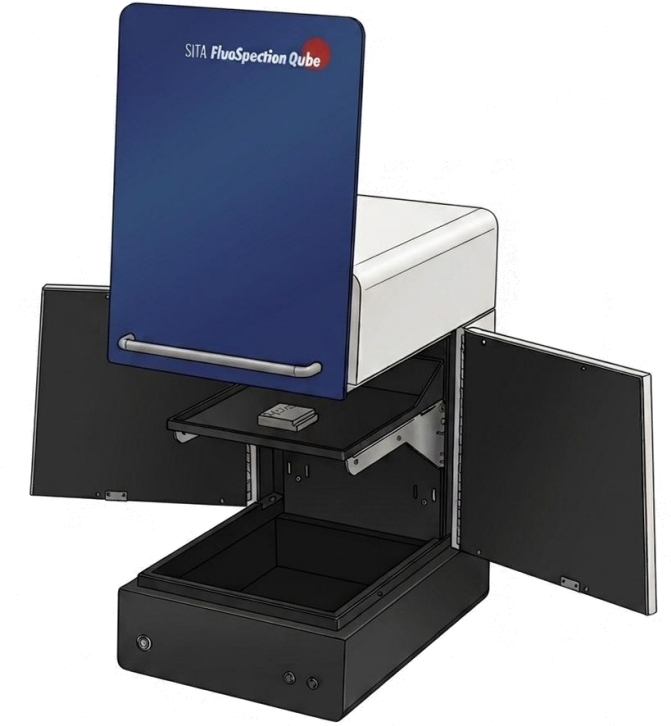

· 通过升降门轻松访问测量室，配备高度可调的测量台及可定位的测量系统。

· 通过电脑软件进行控制、操作和数据评估。

· 被测对象高分辨率图像经多级处理与标准化，以彩色可视化呈现污染物分布等级。

· 对总面积以及任何局部或功能区域的测量值进行评估，并对照合格值进行检查。

· 多个零件、组件或功能区域之间可进行比较。

应用案例

· 清洁度关键工艺之前进行全表面清洁度检查

例如针对粘合、涂覆、焊接、硬化和引线键合等对清洁度要求严格的工艺处理前，可评估油类、润滑脂、金属加工液或脱模剂等轻微污染物，并可直接观察其分布情况。

· 复杂和大面积部件的评估

即使在局部污染存在的情况下，可能通过整个表面的高分辨率成像检测到。

· 功能区的选择性分析

可通过灵活评估整体图像中的特定子区域，对密封、粘接或接触表面等功能区域进行选择性分析。

· 清洗工艺的监控与优化

通过对产品不同污染程度的全表面成像检测，精准识别清洁效果不良区。

· 对清洁度要求敏感的应用

例如电子制造、医疗技术或真空技术这些应用，通过详细且可记录的表面图像以及测量值及其统计分布的评估来客观评估零件的清洁度。

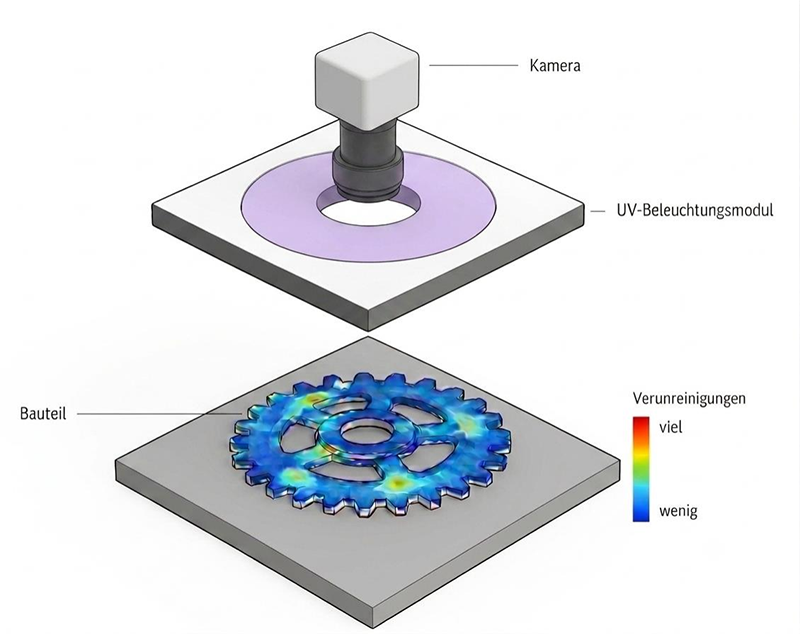

流量原理

一、原始图像采集：

相机在固定工作距离下拍两张图：白光图和UV荧光图。

· 365 nm UV高功率漫射面光源用来激发污染物发荧光；白光环灯用来拍零件实貌的普通白光照片（后面用于图像叠加）。

· 500万像素高清工业相机配备460 nm紫外截止/带通滤光片，把365 nm的UV激发光挡掉，只让460 nm的荧光进相机。单次成像覆盖10×10 cm视场。

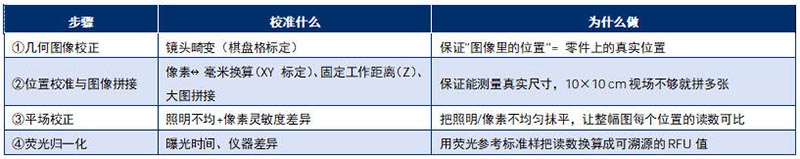

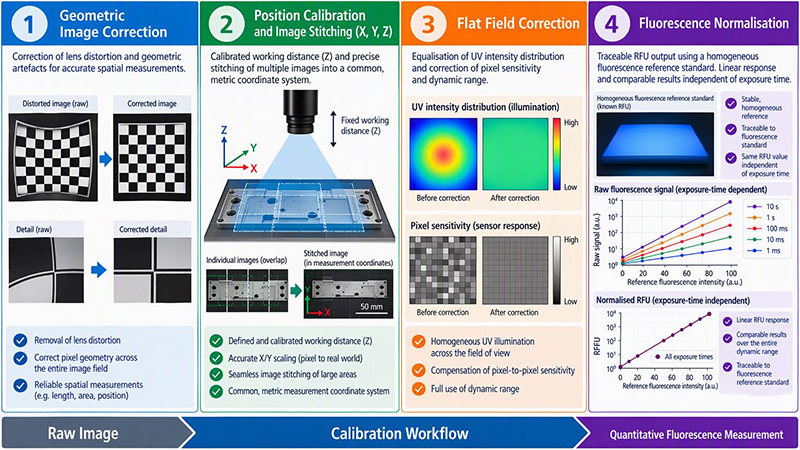

二、全系统校准：

将受“镜头、光照、相机和曝光条件等因素影响”的原始图像，转化为可定量、可比较的荧光测量结果。

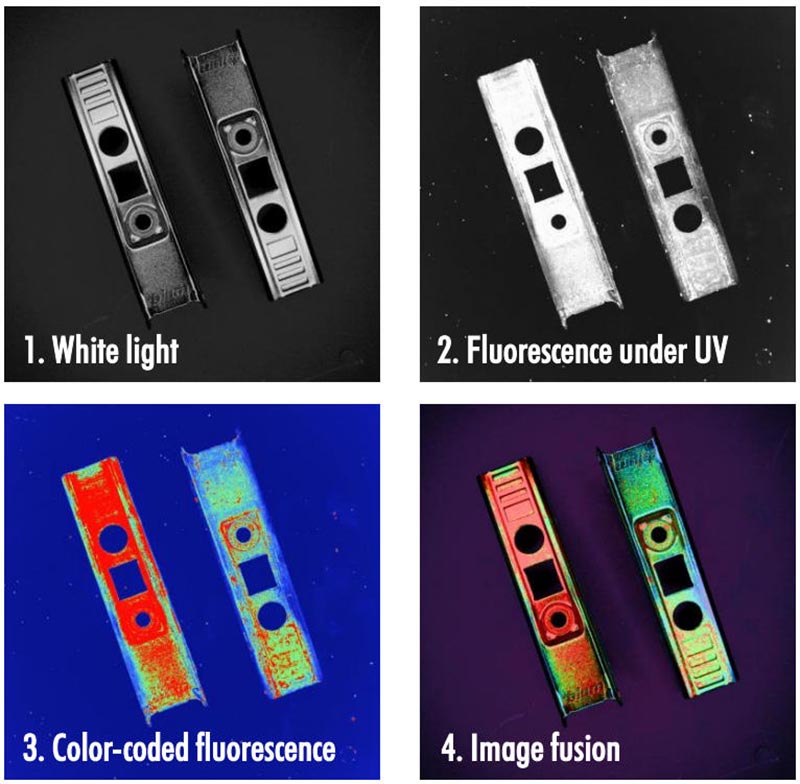

三、数据可视化：

把零件的普通白光照片和荧光伪彩做像素级融合，荧光伪彩图负责提供污染物分布以及定量污染程度的信息，白光图提供零件结构部位参照信息（定义ROI评估功能区域）。通过将两图融合，可以让用户更快读懂污染物在零件哪个具体部位以及其污染程度，方便不同工厂和跨部门之间的沟通。

四、效果评估：

建立清洁度规范，并按清洁度规范判定整个零件或选定区域是否合格。
