德国析塔
德国析塔
SITA清洁度检测方案凭借无损、精准、可量化、适配复杂结构的核心优势，完美解决了氢燃料电池电堆中，金属双极板密封槽等关键区域的清洁度检测难题。

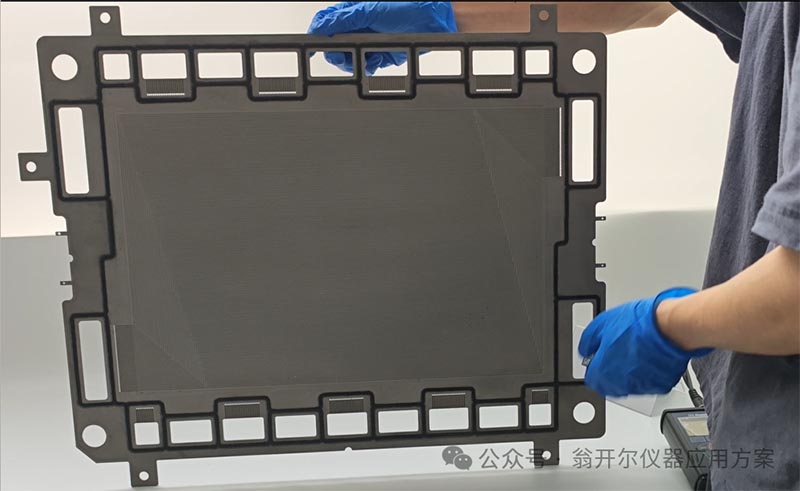

在氢燃料电池电堆中，金属双极板（BPP）既要分隔氢氧介质、均匀分配反应气体，也要传导输出电流、导出余热、及时排出生成水。金属双极板的性能，直接决定电堆的发电效率、寿命和安全性。而其表面清洁度——尤其是密封槽区域——直接影响密封垫片粘接强度和电堆长期运行稳定性。
燃料电池产业正加速向规模化量产迈进。0.1mm级超薄板材冲压成型、复杂微流道加工、高精度密封槽一体成型，已成为主流工艺。
01 清洁度管控难点
机加工残留的切削油、冷却润滑剂，冲压附着的拉伸油、防锈剂，转运中引入的指纹油脂、模具浮尘，这些污染物极易富集在密封槽狭缝、流道内壁等隐蔽区域。
清洁度管控，是全行业的共性难题！在实际量产环节，清洁度管控始终是全行业的共性痛点，清除不彻底，容易导致：
▶ 轻则密封垫片与极板粘接失效，引发氢气泄漏风险；
▶ 重则增大极板与膜电极（MEA）之间的接触电阻，拉低整体导电效率；
▶ 在燃料电池的酸性运行环境中加速金属基材腐蚀，析出的金属离子会直接污染质子交换膜，最终造成电堆性能不可逆衰减。
02 传统判定方法弊端
长期以来，行业普遍采用目视检查、化学擦拭、接触角测量或达因笔测试来判定清洁度。这些方法高度依赖操作人员的经验判断，不仅无法实现清洁度的量化评估，更检测不到密封槽底部、微流道内壁等关键隐蔽区域污染情况，极易出现大量漏检问题，直接推高后续组装工序的不良率，成为制约燃料电池企业量产良率提升的核心瓶颈。
针对金属双极板尤其是密封槽区域的严苛清洁度检测需求，德国SITA公司依托多年工业精密零部件清洁度管控的技术积累，推出了适配燃料电池行业的专属非接触式量化检测方案。

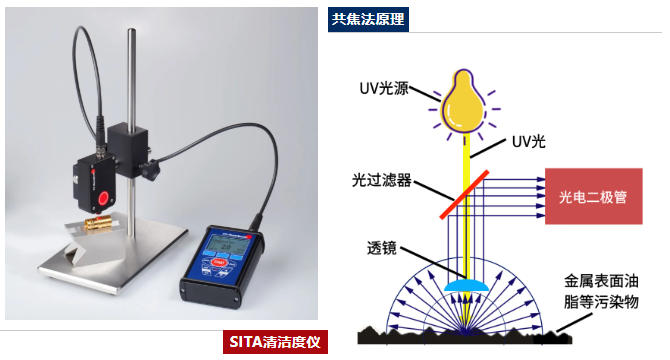

该方案的核心设备为SITA CleanoSpector表面清洁度仪，采用先进的紫外荧光共焦检测原理，通过365nm波长的紫外光源照射待测表面，激发油渍、油脂、冷却润滑剂等有机污染物产生460nm波段的特征荧光信号，仪器通过精准捕捉荧光强度，以RFU（相对荧光单位）直观量化表面污染程度，RFU数值越低，代表表面清洁度等级越高。
01应用技术优势
针对金属双极板的特殊结构特性，这套方案具备三大核心优势：
A. 无死角，精准适配复杂结构
测量点直径仅1mm，可轻松伸入密封槽底部、微流道侧壁、边缘接缝等传统方式难以触及的隐蔽区域，100%覆盖关键管控点位。
B. 完全无损，不伤工件

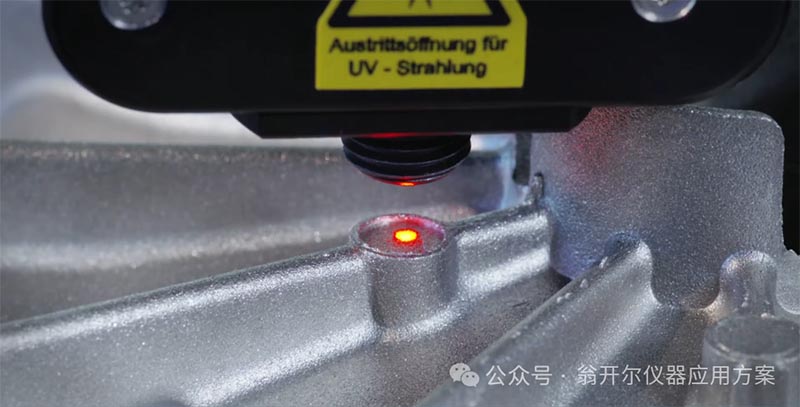

全程非接触检测，不划伤极板表面的导电防腐涂层，也不引入二次污染。检测完极板可直接进入下一道工序，无需额外处理。
C. 适配全流程质量管控
整机仅重530g，手持便携。既可在实验室抽检，也可直接部署在生产线旁。在机加工后、等离子清洗后、涂层沉积前、密封粘接前这四个关键工序节点快速批量检测，实时反馈清洗效果。
国内某头部燃料电池金属双极板量产企业，早期长期被密封槽粘接不良率偏高困扰。传统目视抽检排查不出隐蔽区域的油污残留，电堆组装后气密性测试一次性通过率始终卡在92%，产能无法进一步提升。
该企业引入SITA清洁度检测方案后，首先针对密封槽的边角、底部等12个关键管控点位建立了标准化检测流程，通过RFU数值量化评估每一块极板的清洁度状态，很快定位到原有超声波清洗工艺的喷淋角度存在盲区，无法完全清除密封槽拐角处的冲压拉伸油残留。
依托SITA提供的量化检测数据，企业针对性调整了清洗机的喷淋压力、清洗液浓度与工序时长。

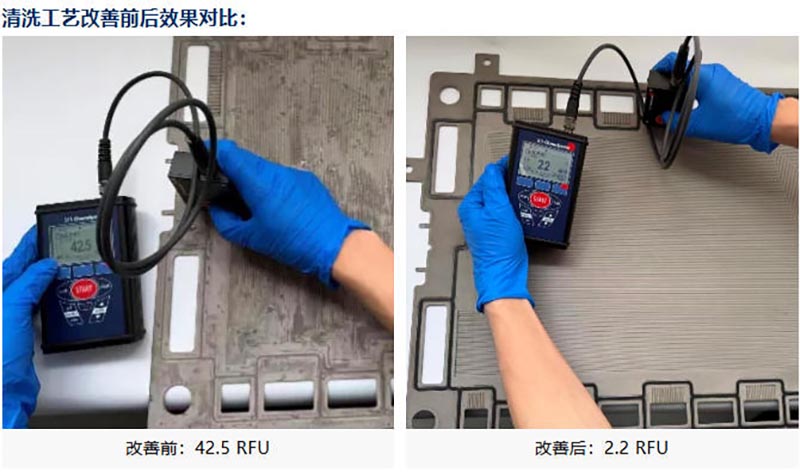

清洗工艺改善前后效果对比：
效果立竿见影：
▶ 密封槽区域的平均RFU值从68降至8以下；
▶ 极板密封粘接的拉拔强度提升了35%；
▶ 电堆气密性测试一次性通过率跃升至99.2%；
▶ 每年直接减少近百万元的不良品损耗；
▶ 同时大幅缩短了清洗工艺的验证周期，为企业顺利实现十万级年产能爬坡提供了可靠的质量保障。
在氢燃料电池产业加速规模化落地的当下，金属双极板的清洁度管控已经从过去的“经验判断”全面升级为“量化精准管控”的新阶段。SITA清洁度检测方案凭借无损、精准、可量化、适配复杂结构的核心优势，完美解决了密封槽等关键区域的清洁度检测难题，帮助燃料电池制造企业从源头把控核心零部件质量，减少因清洁度不达标引发的电堆性能衰减与安全隐患，为整个氢能源产业链的高质量发展筑牢坚实的质量防线。
