从“经验试错”到“数据驱动”：动态表面张力如何重塑PDLC涂布工艺逻辑

在PDLC调光膜的制备过程中，涂布工艺一直是决定产品最终品质的核心环节。然而，长期以来，这一环节更像是依赖老师傅经验的“黑箱”，充满了不确定性。动态表面张力检测技术的引入，正彻底改变这一局面，将涂布工艺从模糊的经验试错，推向精准的数据驱动时代。

传统的质量控制往往依赖静态表面张力检测，但这与涂布时毫秒级新界面生成的动态工况严重脱节。当浆料在高速涂布过程中不断产生新表面时，润湿剂若无法在极短时间内迁移到位，缩孔、鱼眼等缺陷便会接踵而至。更棘手的是，盲目增加润湿剂虽能解决静态润湿问题，却会引发表面张力梯度，固化后形成肉眼难辨的“贝纳德漩涡”水纹，只有在装车经阳光照射后才会显形，成为导致整车厂拒收的隐形杀手。

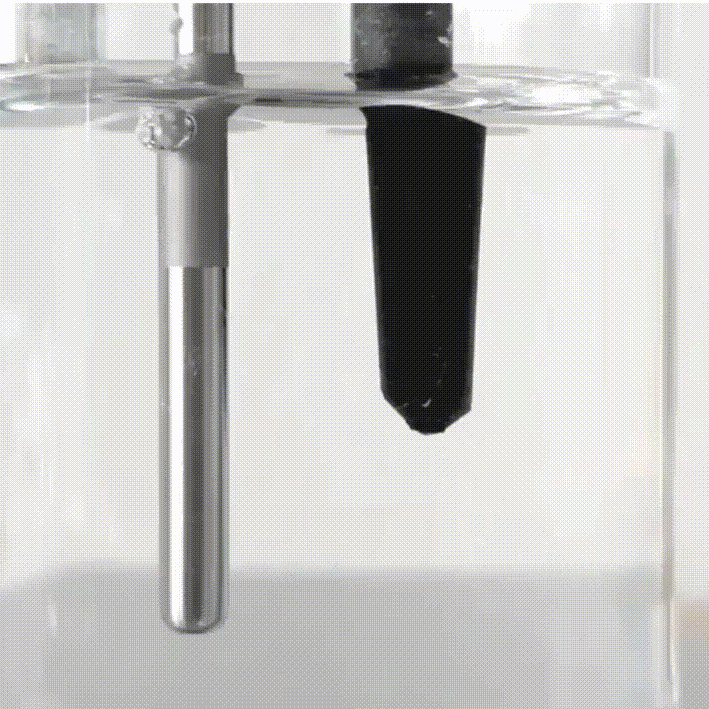

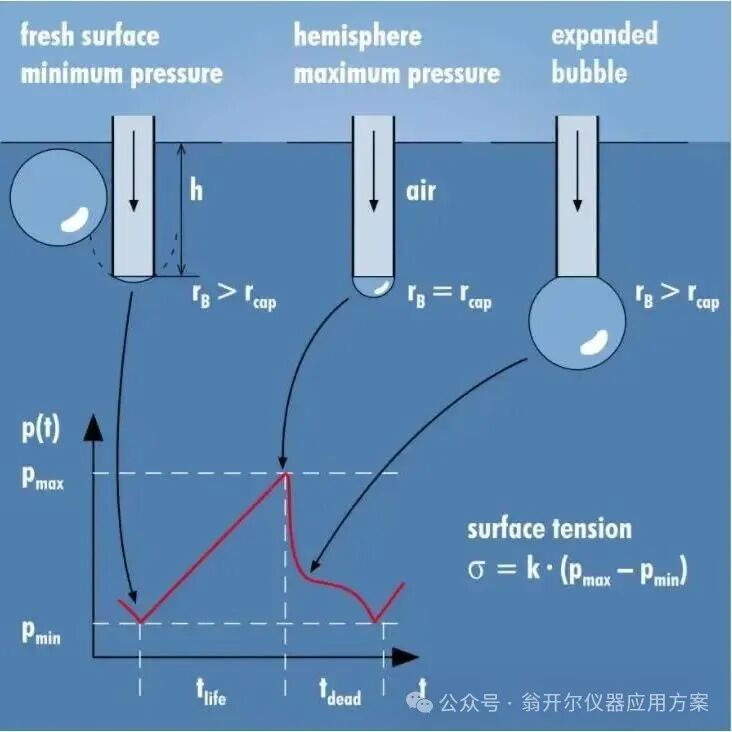

SITA动态表面张力仪最大气泡法原理

德国SITA动态表面张力仪所采用的最大气泡压力法，为解决这一痛点提供了科学依据。该方法能够精准生成10毫秒到30秒不同寿命的微小气泡，完整模拟PDLC涂布过程中“新界面持续生成”的真实工况。通过捕捉不同时间节点的动态表面张力数值，工程师得以还原浆料在走膜复合瞬间的真实润湿状态。例如，在实际案例中，某企业通过全曲线检测发现，其原有配方在100ms气泡寿命节点的动态表面张力比经验值高出7mN/m。这一精确到毫秒级的参数偏差，恰好对应两层ITO膜复合瞬间的界面参数失衡，正是导致局部润湿不充分、固化后形成隐形水纹的核心诱因。

有了精准的数据支撑，工艺优化变得有据可依。在配方研发阶段，动态表面张力仪能帮助工程师精准定位润湿剂在0.1%至1.0%之间的最优添加区间，在降低动态表面张力的同时兼顾无泡沫缺陷的双重要求。在量产环节，它又能作为快速抽检工具，仅需10分钟即可完成单批次浆料的全维度检测，提前筛除因原料批次波动导致的不合格品。这种全链路的量化管控，标志着PDLC涂布工艺正式告别“凭感觉、靠经验”的粗放模式，迈入了以微观界面数据为核心的精密制造时代。
